USB 刷机(海思)
短接盒子的特定电路，让 CPU 判断从 usb 口磁盘读取根目录的 fastboot.bin 启动，配合启动指令进行刷入NAS系统。
准备工作
-
一个 U盘，需要格式化为 FAT16 或者 FAT32 文件系统；
这个U盘必须是2.0协议的普通U盘，最好是牌子正品的。
转接器或者硬盘盒之类的 99% 无法被 CPU 即时识别。
建议 1G-64G 之间容量的 U 盘。 -
短接板子电路的工具：镊子、刀片或者小铜线；
-
根据网络搜索，或者厂家电路图，找出你的机顶盒型号的短接点。
-
Windows7以上电脑系统。
刷机步骤
格式化 U 盘
:::caution

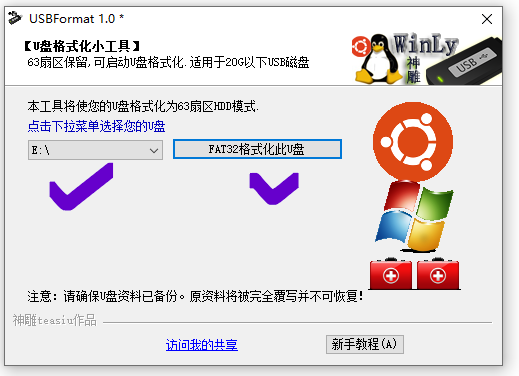

请务必使用此工具格式化你的 U 盘：
它能把 U 盘格式化为标准的 fat32 格式，并且能让 99% 的老旧 CPU 识别；
:::
:::tip
下载地址：
神雕U盘格式化小工具
:::
下载对应盒子芯片型号的固件
根据设备适配表，确定你的盒子是哪个fastboot简称的型号，
下载下表对应的固件包：
| CPU 型号 | fastboot简称 | 下载地址 |
|---|---|---|
| hi3798mv100 | mdmo1a | mv100-mdmo1a-usb-flash.zip |
| hi3798mv100 | mdmo1b | mv100-mdmo1b-usb-flash.zip |
| hi3798mv100 | mdmo1c | mv100-mdmo1c-usb-flash.zip |
| hi3798mv100 | mdmo1d | mv100-mdmo1d-usb-flash.zip |
| hi3798mv100 | mdmo1f | mv100-mdmo1f-usb-flash.zip |
| hi3798mv100 | mdmo1g | mv100-mdmo1g-usb-flash.zip |
| hi3798mv200 | mv2dma | mv200-mv2dma-usb-flash.zip |
| hi3798mv200 | mv2dmb | mv200-mv2dmb-usb-flash.zip |
| hi3798mv200 | mv2dmc | mv200-mv2dmc-usb-flash.zip |
| hi3798mv300 | mv3dmw | mv300-mv3dmw-usb-flash.zip |
| hi3798mv300 | mv3dmm | mv300-mv3dmm-usb-flash.zip |
解压到 U 盘

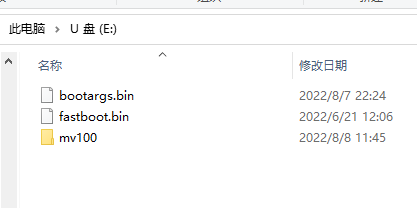

将固件包解压到 U 盘的根目录，如下图：
注意：根据型号不同，分别是mv100/mv200/mv300的子文件夹。
拆开外壳，准备短接点
以下是几种已知的型号短接点，作为示例：
如果你发现有新的短接图纸，请私聊告知群主。
hi3798mv100 的盒子
:::tip
所有hi3798mv100型号的机顶盒短接点都可以通用的短接点：

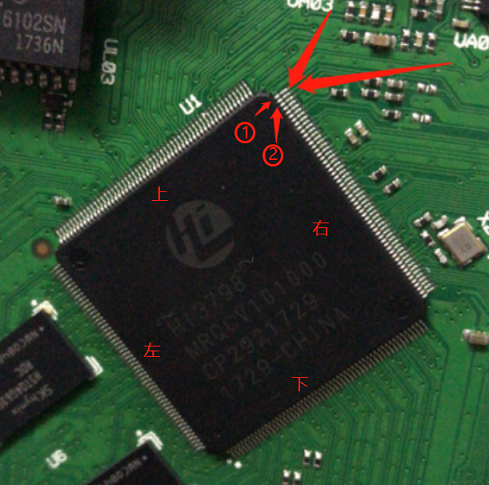

CPU 右上角的 1，2 脚 短接法：
:::
个别已知的例子如下：

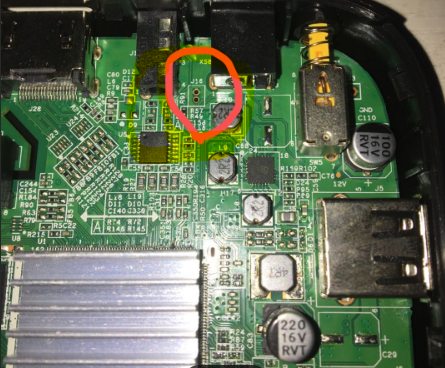

例子 1 ：华为悦盒 ec6108v9c 短接 J16 （用镊子把这两个孔连上）
华为悦盒 ec6108v9 短接 J15
注意：如果你发现自己的ec6108v9板子是J16 请使用mdmo1g的刷机包。（部分商家外壳标识不规范）

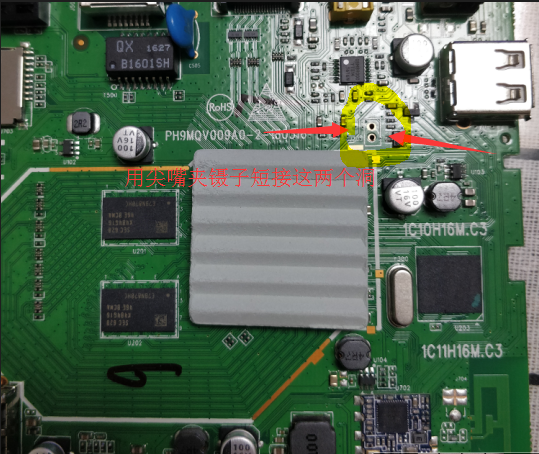

例子 2 ：UNT400B 短接图 （用镊子把这两个孔连上）
hi3798mv200 的盒子
:::tip
hi3798mv200的通用短接办法：

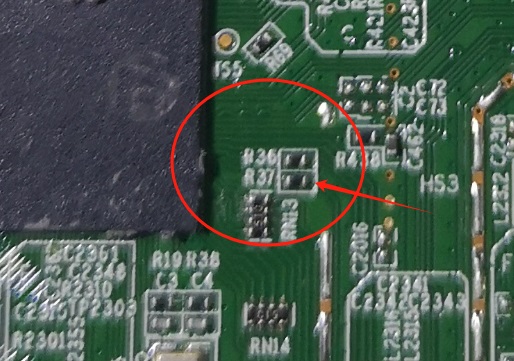

靠近CPU的R37贴片靠外一侧，跟USB口铁壳（地线）短接
:::
hi3798mv300 的盒子
:::tip
hi3798mv300的盒子目前没有发现通用的短接办法，

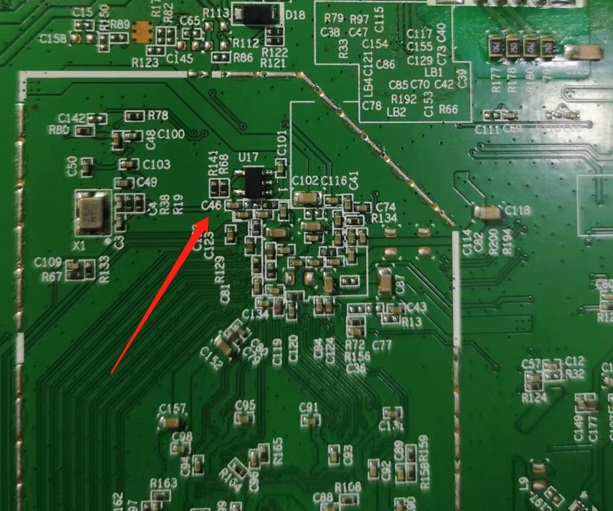

目前只发现一款盒子，移动的魔百盒 301H 如下图：
短接 c46 （用镊子把这个贴片的两端轻轻而又稳稳地夹住）
小心别太用力，注意别损坏！
:::
开始刷机
-
- 将前面准备好的 U 盘插入机顶盒的任一 usb 口；
（一般靠近电源的 usb 口，也可以尝试另一个口）
- 将前面准备好的 U 盘插入机顶盒的任一 usb 口；
-
- 网线接好，盒子网口接到路由器 LAN 口；
:::caution
注意：请接好网线刷机，不然 99% 可能刷好以后找不到 IP。
:::
-
- 每次刷机都是按照砖头状态来刷的，理论上可以无限次刷！
请按照此动作顺序进行刷机：
关闭电源 --> 短接住 --> 打开电源 --> 5秒左右放开短接 --> 自动刷机
注意事项（无比珍贵的经验）
- 你短接操作后，打开电源就亮原来的安卓欢迎屏(或者原来的屏幕)，代表短接不成功。重新来！
- 5-8秒后必须放开短接，否则无法写入文件；

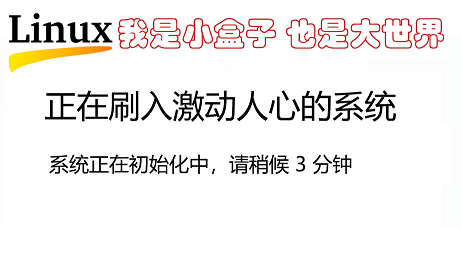

- 正确短接后，打开电源，黑屏约2分钟，然后会亮“正在刷入激动人心的系统”屏；
- 超过5分钟一直黑屏，代表U盘不被识别，无法传送文件，请更换U盘或插到另一个usb口；

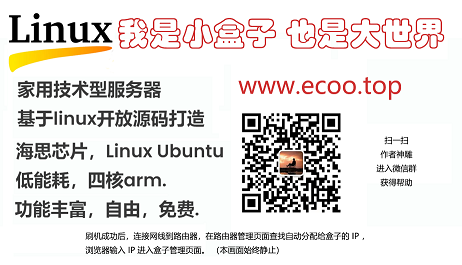

- 5分钟后亮起第二张屏“我是小盒子也是大世界”和作者二维码，则代表刷完底包；
- 此时务必等待5-8分钟系统初始化！匆忙断电请重新刷机！
- 整个过程如果你无法使用HDMI屏幕观察，也可以通过U盘的闪烁灯（常闪）判断是否在刷入；
- 如果刷完底包后一直无限重启，就是刷错了固件包，请重新更换正确的固件包。
查找 IP 进入管理页面

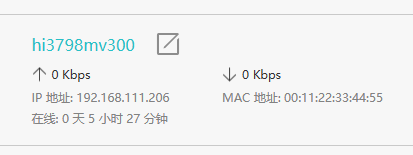

- 在路由器管理页面查找到自动分配给盒子的 IP，浏览器输入 IP 进入系统管理页面
分配的IP的mac寻址为 00:11:22:33:44:55，很容易查找。
-

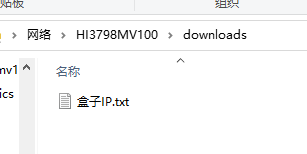

在我的电脑-网络-主机名(hi3798mvxxx)-downloads文件夹下可以找到 IP。
-

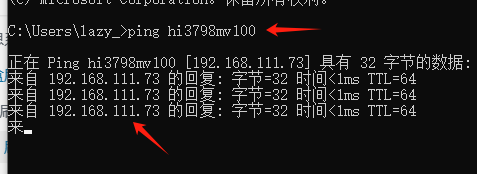

windows的cmd下，ping主机名，也可以找到IP。
