USB 刷机(海思)
短接盒子的特定电路，让 CPU 判断从 usb 口磁盘读取根目录的 fastboot.bin 启动，配合启动指令进行刷入NAS系统。
准备工作
-
一个 U盘，需要格式化为 FAT16 或者 FAT32 文件系统；
这个U盘必须是2.0协议的普通U盘，最好是牌子正品的。
转接器或者硬盘盒之类的 99% 无法被 CPU 即时识别。
建议 1G-64G 之间容量的 U 盘。 -
短接板子电路的工具：镊子、刀片或者小铜线；
-
根据网络搜索，或者厂家电路图，找出你的机顶盒型号的短接点。
-
Windows7以上电脑系统。
刷机步骤
格式化 U 盘
:::caution

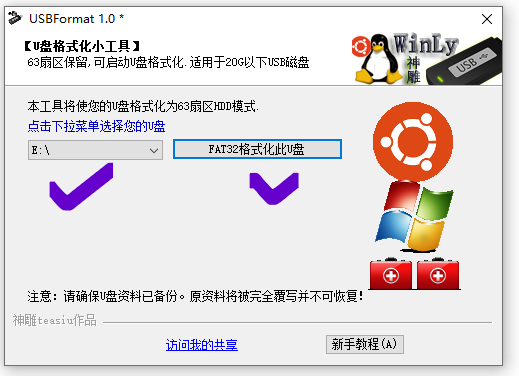

请务必使用此工具格式化你的 U 盘：
它能把 U 盘格式化为标准的 fat32 格式，并且能让 99% 的老旧 CPU 识别；
:::
下载地址：
神雕U盘格式化小工具
下载对应盒子芯片型号的固件
根据设备适配表，确定你的盒子是哪个fastboot简称的型号，
下载下表对应的固件包：
| CPU 型号 | fastboot简称 | 下载地址 |
|---|---|---|
| hi3798mv100 | mdmo1a | mv100-mdmo1a-usb-flash.zip |
| hi3798mv100 | mdmo1b | mv100-mdmo1b-usb-flash.zip |
| hi3798mv100 | mdmo1c | mv100-mdmo1c-usb-flash.zip |
| hi3798mv100 | mdmo1d | mv100-mdmo1d-usb-flash.zip |
| hi3798mv100 | mdmo1f | mv100-mdmo1f-usb-flash.zip |
| hi3798mv100 | mdmo1g | mv100-mdmo1g-usb-flash.zip |
| hi3798mv200 | mv2dma | mv200-mv2dma-usb-flash.zip |
| hi3798mv200 | mv2dmb | mv200-mv2dmb-usb-flash.zip |
| hi3798mv200 | mv2dmc | mv200-mv2dmc-usb-flash.zip |
| hi3798mv300 | mv3dmw | mv300-mv3dmw-usb-flash.zip |
| hi3798mv300 | mv3dmm | mv300-mv3dmm-usb-flash.zip |
解压到 U 盘

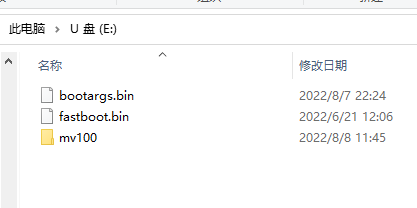

将固件包解压到 U 盘的根目录，如下图：
注意：根据型号不同，分别是mv100/mv200/mv300的子文件夹。
拆开外壳，准备短接点
以下是几种已知的型号短接点，作为示例：
hi3798mv100 的盒子
:::tip

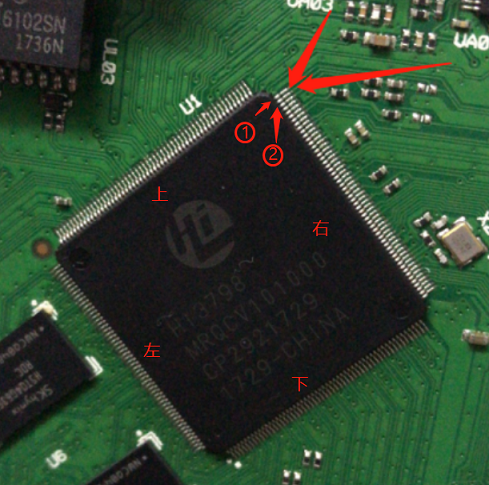

所有hi3798mv100型号的机顶盒短接点都可以通用的短接点：
CPU 右上角的 1，2 脚 短接法：
:::
个别已知的例子如下：

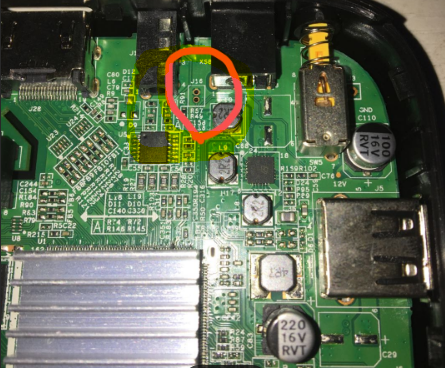

例子 1 ：华为悦盒 ec6108v9c 短接 J16 （用镊子把这两个孔连上）
华为悦盒 ec6108v9 短接 J15
注意：如果你发现自己的ec6108v9板子是J16 请使用mdmo1g的刷机包。（部分商家外壳标识不规范）

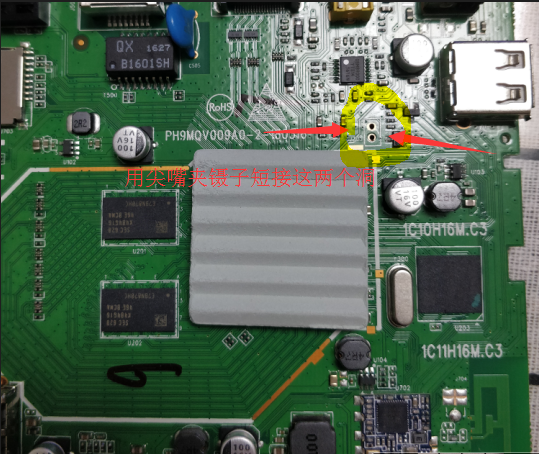

例子 2 ：UNT400B 短接图 （用镊子把这两个孔连上）
hi3798mv200 的盒子
:::tip

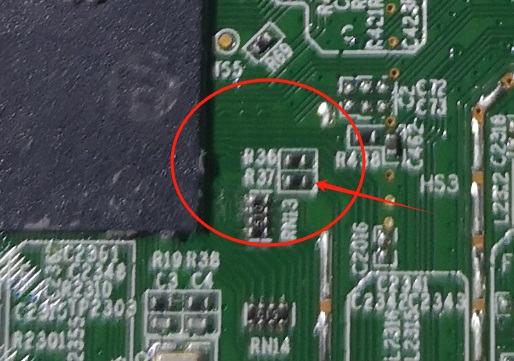

hi3798mv200的通用短接办法：
靠近CPU的R37贴片靠外一侧，跟USB口铁壳（地线）短接
:::
hi3798mv200 的盒子
知识点
- 首先关闭盒子电源；插上有刷机文件的U盘；短接好盒子的短接点；打开电源；5秒左右放开短接；即可刷机。
- 短接刷机就是刷砖，无需担心变砖，理论上可以无数次刷机；
- 跟安卓短接刷机出现机器人不同点，就是短接后开机2分钟黑屏；如果出现安卓画面，就是没有短接好；
- 大概2分钟左右会出现第一次重启的画面，正在刷入，请稍后3分钟字样的屏幕。
- 3分钟后会重启一次出现另外一个始终静止的画面；此时开始初始化。
- 初始化结束后还会再次重启一次；此时开始进入系统，并从路由器DHCP获取IP。
