TTL 刷机(海思)

需要用到USB转TTL串口刷机小板，这种刷机方法通过TTL串口刷机线连接盒子与电脑。通过电脑软件与盒子串口进行命令行交互，实时显示盒子后台，类似电脑命令行。

准备工作

• 一套USB转TTL设备小板（推荐CH340G），杜邦线，排针，或需要电络铁；
• 下载好Hitool工具（华为海思官方刷机工具）；
• 一根网线连接机顶盒到路由器的LAN口；
• windows7含以上的操作系统；
• 一个华为海思芯片的机顶盒；

使用平台	国内高速下载地址	备用海外下载地址
Windows	海兔工具Windows版	海兔工具Windows版
Linux	海兔工具Linux版	海兔工具Linux版

确认机顶盒reg名称

• 什么是机顶盒reg名称？如何知道我的机顶盒reg名称？
• 目前作者开发支持适配的机型列表

下载匹配的固件

• 根据自己盒子的CPU型号和fastboot简称，下载匹配机型的固件包。
• 作者发布的官方网站下载地址

刷机技术要领

准备工作的几个知识点

• windows版“海兔”软件无需安装，解压后打开hitool.exe即可使用。
  如遇到设置错误，删除整个文件夹，重新解压即可。
  “海兔”软件所在磁盘位置必须至少有3GB的剩余空间（刷机过程有解压缩动作）。
• 请首先关闭电脑防火墙，杀软等阻拦69端口通讯的设置。
• USB-TTL转接板最好用免驱的CH340，淘宝价大约8元左右包邮，含杜邦线和排针。
• 只接上GND，TX，RX三个点即可，瞎接VCC可能会导致烧坏板子。
  接线顺序：TTL转接板的GND接盒子主板的GND，TX接RX，RT接TX；
  如果接线顺序错误，跑码时就会出现乱码；
• 小板的跳线端子请插到3.3V。
• 盒子的TTL串口波特率为115200

第一步：接好TTL线

• 将usb转ttl模块（CH340模块为例）的usb口插到电脑，检查是否免驱或者需要安装对应驱动。

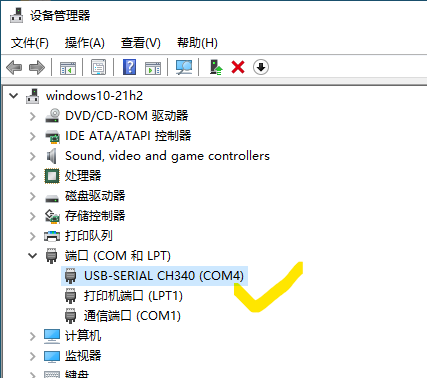

  记住这个COM口的数字，比如这里的COM4.CH340转接模块多数是免驱的，CP2102,3202等，多数是需要安装驱动的。

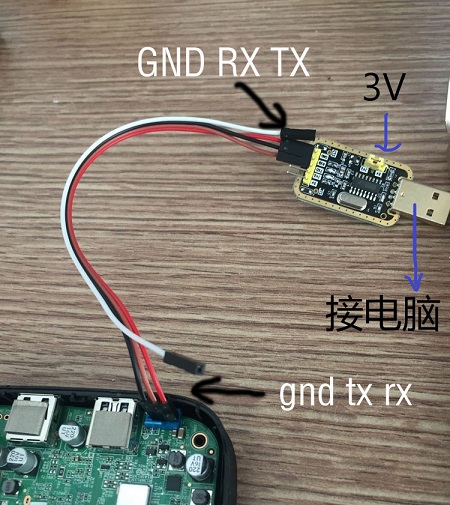

  参照下图接好杜邦线：

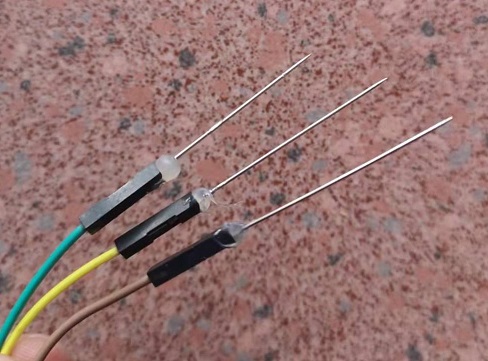

  排针和杜邦线要保证不会断芯，如果某些板子的排针插口过小（ec6109-u），则可以考虑使用缝衣针点胶水固定到杜邦线口。

• 如果你没有小锡焊机，那么就用些技巧，将排针稳稳的靠在盒子主板的GND，TX，RX的小孔上。
  小孔周边的小铜圈必须要接触到，才算导通哦。
• 有些盒子主板的串口预留位置是缺少电阻的，这类厂家设置的陷阱只能靠更专业的检测工具去判断和连接了。
  作者的微信交流群里不乏高手，可以尝试群里咨询。

第二步：打开hitool软件工具跑码（检查盒子芯片型号参数）

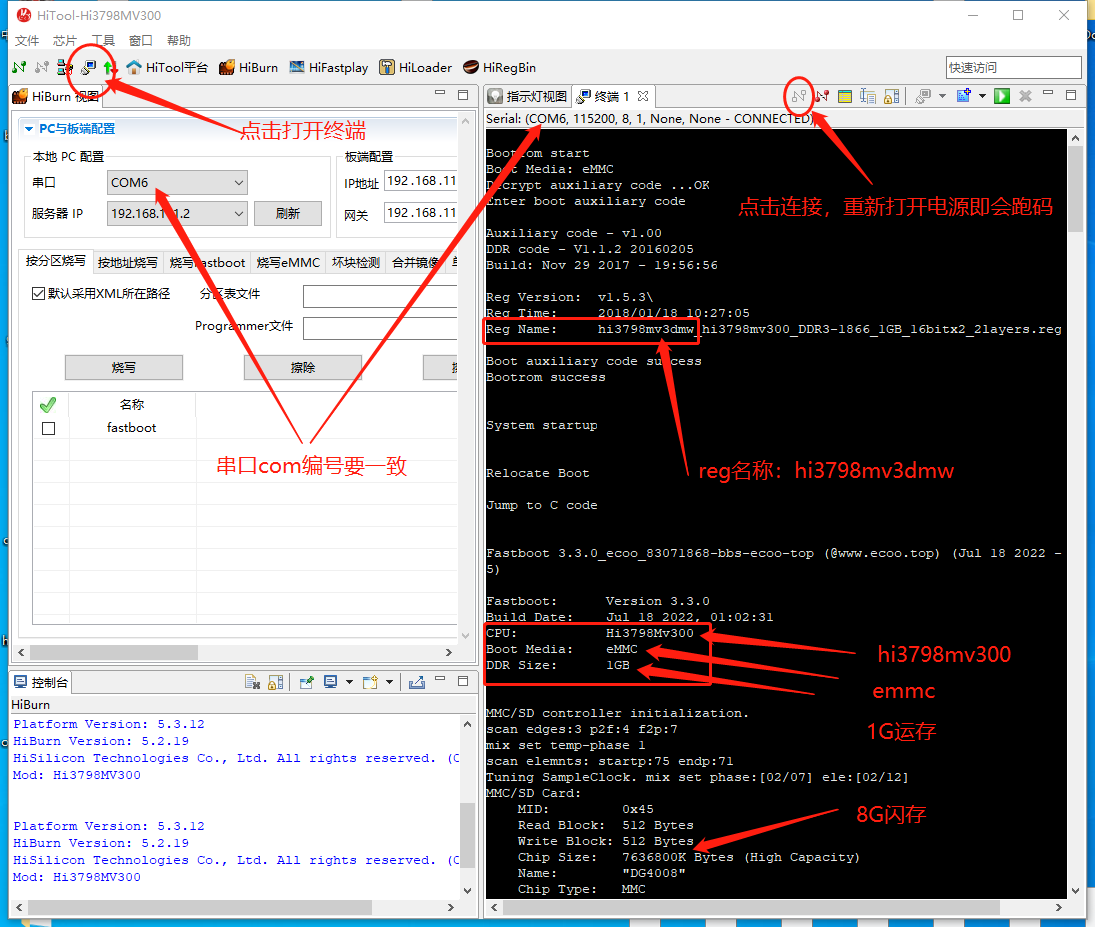

• 请按照下图的示范，进行跑码操作：


• 如果遇到跑码是乱码，请检查TTL杜邦线是否接牢，是否有交叉对调TXRX；

• 无论如何，只有完全这正确的保证3根串口线正常通讯，才能进行刷机操作；

• 先点击终端的连接，再打开电源，才会重新跑码；

• 看emmc的描述，如看到emmc的参数里有“ca”字样，就是高安板（请放弃）。

• 跑码结果可以评估你的盒子硬件参数，如有看不懂的参数，可以在群里咨询；

• 跑码结束或者你已经获得所需要的信息后，务必断开连接，才进行下一步。

第三步：正式刷机

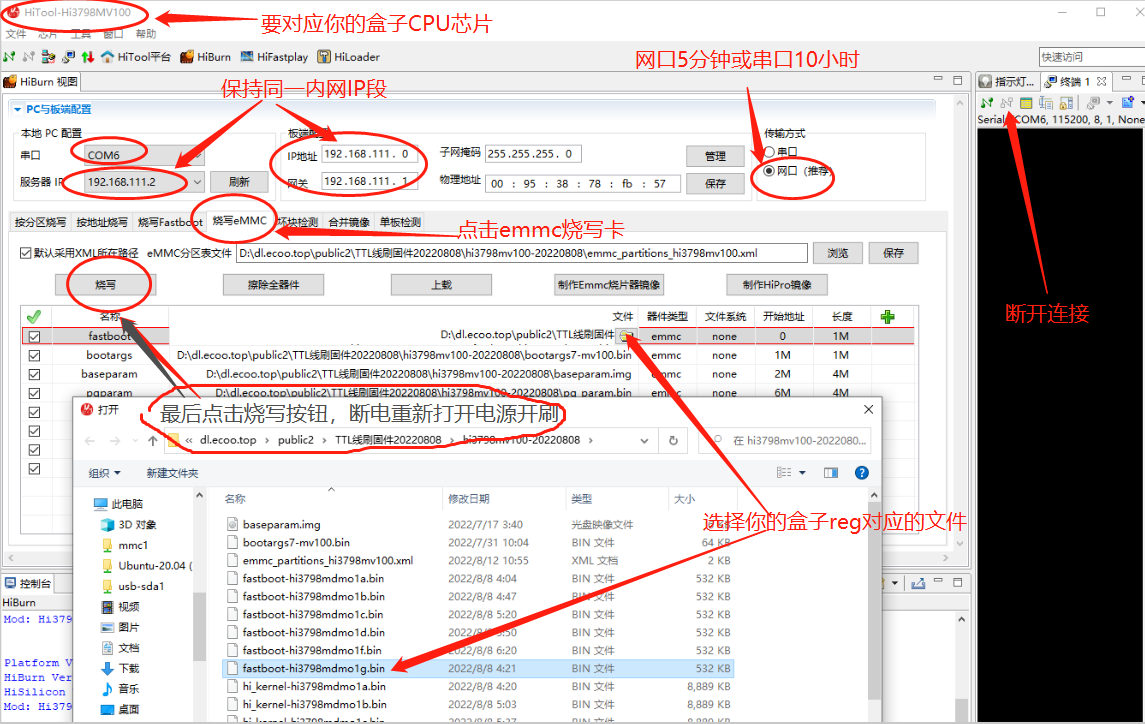

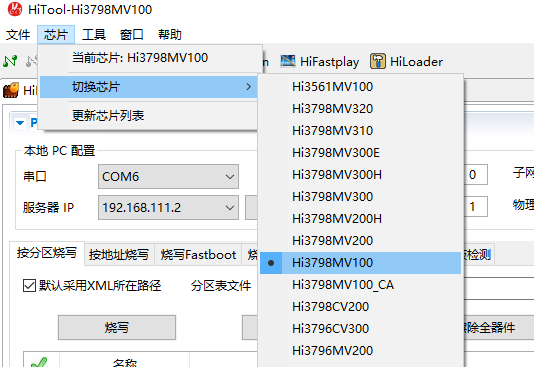

• 选择芯片，选择串口为你的转接器COM口，点击刷新COM口检查是否正确，
  如果不知道芯片型号，在上面的跑码信息里可以得到；


• 选择EMMC刷机，选择网口刷机（网口刷5-8分钟，串口刷10小时）
  选择网口刷机，必须要从盒子的网口插上网线到路由器LAN口哦！

• 服务器IP是指你的电脑IP

• 板端IP是指你的盒子接到路由器获得的IP

• 网关是指你的路由器IP。这两个必须在同一网段，即前三位数字要相同。

• 选择固件的分区表文件xml，检查对应各分区的文件是否正确，


在初始化完成前，请不要做任何操作。

部分mv200/mv300机型可能需要手动关闭电源，再打开电源，再等待初始化结束。

初始化结束后，请尝试到路由器客户端列表管理页面查看自动分配给机顶盒的IP，浏览器输入该IP地址进入盒子的NAS管理首页。
