恩兔 TTL 刷机(海思芯片)
需要用到USB转TTL串口刷机小板，这种刷机方法通过TTL串口刷机线连接盒子与电脑。通过电脑软件与盒子串口进行命令行交互，实时显示盒子后台，类似电脑命令行。
准备工作

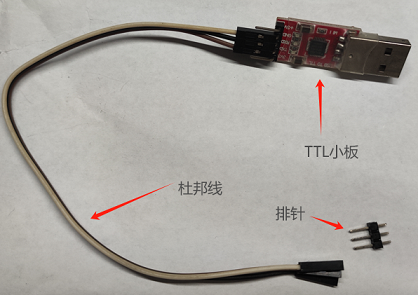

- 一套USB转TTL设备小板（推荐CH340G），杜邦线，排针，或需要电络铁；
- 下载好Hitool工具（华为海思官方刷机工具，简称海兔工具）；
- 一根网线连接机顶盒到路由器的LAN口；
- windows7含以上的操作系统；
- 一个华为海思芯片的机顶盒；
| 使用平台 | 国内高速下载地址 | 备用海外下载地址 |
|---|---|---|
| Windows | 海兔工具Windows版 | 海兔工具Windows版 |
| Linux | 海兔工具Linux版 | 海兔工具Linux版 |

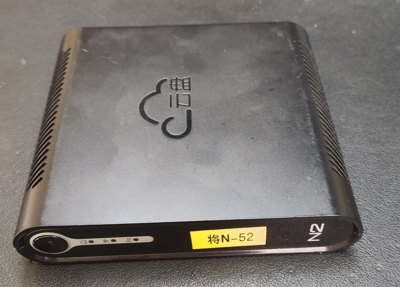

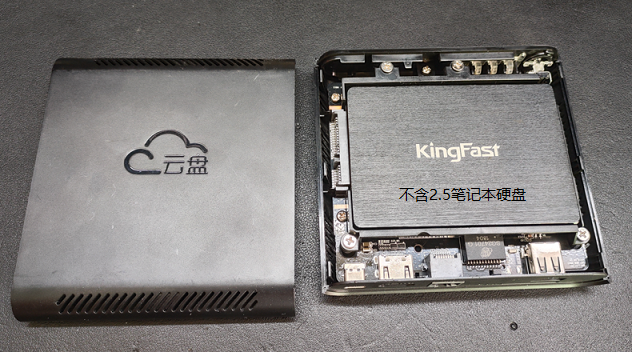

恩兔 N2 盒子：
下载海纳思系统的固件
- 恩兔的海思芯片机型 reg 名称是 hi3798mv2dmc 。
- 作者发布的官方网站下载地址
| 芯片机型 | 刷机类型 | 下载地址 | 系统平台 | 备注 |
|---|---|---|---|---|
| hi3798mv200恩兔 | TTL串口刷机包 | TTL-hi3798mv200-n2ns1-64bit.zip | arm64 | N2特别版 |
刷机技术要领
准备工作的几个知识点
- windows版“海兔”软件无需安装，解压后打开hitool.exe即可使用。
如遇到设置错误，删除整个文件夹，重新解压即可。
“海兔”软件所在磁盘位置必须至少有3GB的剩余空间（刷机过程有解压缩动作）。 - 请首先关闭电脑防火墙，杀软等阻拦69端口通讯的设置。
- USB-TTL转接板最好用免驱的CH340，淘宝价大约8元左右包邮，含杜邦线和排针。
- 只接上GND，TX，RX三个点即可，瞎接VCC可能会导致烧坏板子。
接线顺序：TTL转接板的GND接盒子主板的GND，TX接RX，RT接TX；
如果接线顺序错误，跑码时就会出现乱码； - 小板的跳线端子请插到3.3V。
- 盒子的TTL串口波特率为115200
:::caution
请务必从盒子网口插好网线连接到路由器的 LAN 口！否则无法正常网口刷机！
:::
第一步：接好TTL线
-
将usb转ttl模块（CH340模块为例）的usb口插到电脑，检查是否免驱或者需要安装对应驱动。
记住这个COM口的数字，比如这里的COM4.CH340转接模块多数是免驱的，CP2102,3202等，多数是需要安装驱动的。

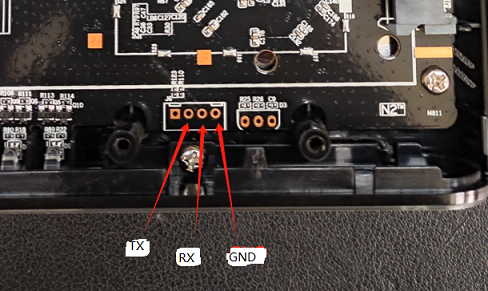

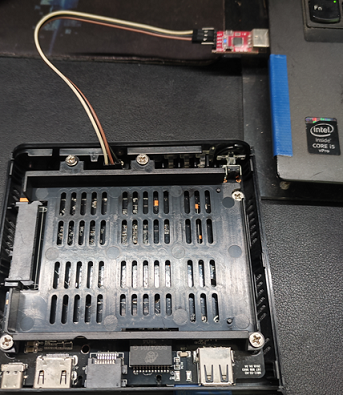

参照下图接好杜邦线：
-
如果你没有小锡焊机，那么就用些技巧，将排针稳稳的靠在盒子主板的GND，TX，RX的小孔上。
小孔周边的小铜圈必须要接触到，才算导通哦。作者有时候会用夹子或者镊子；
第二步：打开hitool软件工具跑码（检查盒子芯片型号参数）
-

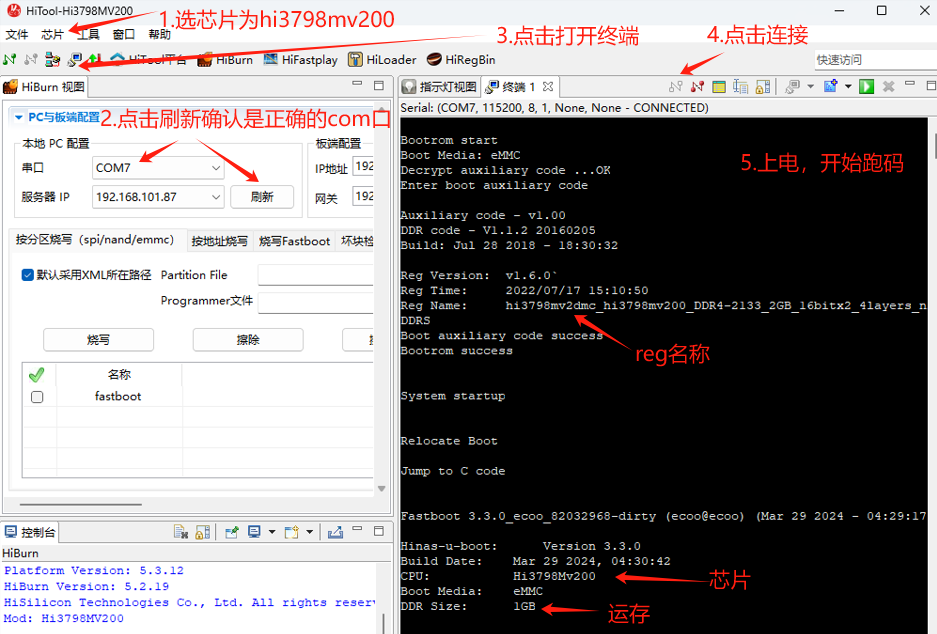

请按照下图的示范，进行跑码操作：
-
如果遇到跑码是乱码，请检查TTL杜邦线是否接牢，是否有交叉对调TXRX；
-
无论如何，只有完全这正确的保证3根串口线正常通讯，才能进行刷机操作；
-
先点击终端的连接，再打开电源，才会重新跑码；
-
跑码结果可以评估你的盒子硬件参数，如有看不懂的参数，可以在群里咨询；
-
跑码结束或者你已经获得所需要的信息后，务必点击"断开"终端的连接按钮，才进行下一步。
第三步：正式刷机
-

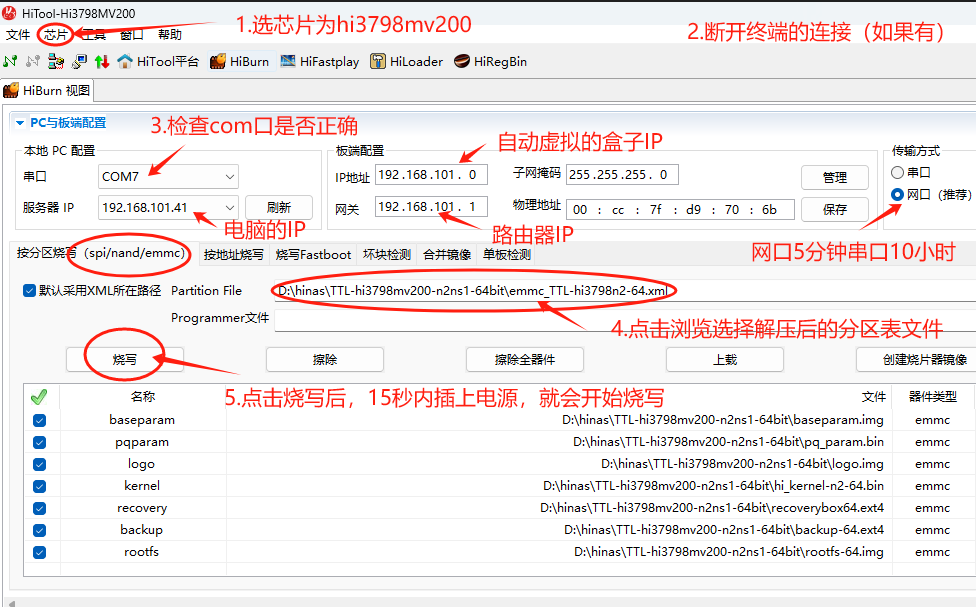

选择芯片hi3798mv200，选择串口为你的转接器COM口，点击刷新COM口检查是否正确，
-
选择EMMC刷机，选择网口刷机（网口刷5-8分钟，串口刷10小时）
选择网口刷机，必须要从盒子的网口插上网线到路由器LAN口哦！ -
服务器IP是指你的电脑IP
-
板端IP是指你的盒子接到路由器获得的IP
-
网关是指你的路由器IP。这两个必须在同一网段，即前三位数字要相同。
-
点击“烧写emmc”的选项卡，选择固件的分区表文件xml，检查对应各分区的文件是否正确，
-
点击“浏览”按钮选择你下载的固件包解压后的xml分区表文件；
-
鼠标放到第一分区的同一栏“文件”，浮出的文件夹图标，
点击选择刷机包里你的盒子型号对应的fastboot-hi38798mvxxx.bin； -
按照上图所示，全部准备好后，点击烧写，然后重新上电，就会开始正式烧写刷机。
-
如果遇到一些顽固的盒子内置系统，可以先“擦除全器件”按钮，先擦除emmc里的原系统。
继续科普，擦除前要先选择刷机表，再操作擦除；
擦除后，emmc为空（俗称砖），此时再跑码，显示从usb读取；
相当于短接的效果；当CPU检测到emmc为空，或者短接操作，就会从usb读取刷机文件。 -
烧写过程中遇到的问题：
1.出现TTTTT，网线没接好，或者不通，防火墙阻止或电脑笔记本wifi断线或你接光猫？
2.出现无法下载fastboot，明显是型号不匹配，请选择正确的对应型号fastboot；
3.出现端口被占用，请关闭其它使用串口的连接；
4.看教程都需要一（亿）点点天赋的，不会刷，买一个作者刷好的盒子不香吗？
第四步：等待系统开机初始化
-
烧写过程：
-
烧写结束后，可以打开刚才跑码的终端，观察它启动系统时的跑码信息；
-
可以从启动信息观察到它初始化的时间大概要多久，正常1-2分钟；
-
直到出现如下图，出现登录的界面，代表刷机正式完成并且成功！
-
系统的运行跑码信息，可以让开发者或使用者随时掌握问题，了解原因。
- 你也可以在这个串口终端位置登录进去系统，快速得到IP信息。
- ttyAMA0的登录账密默认就是系统的后台默认初始账密
rootecoo1234（密码盲输！）
最后
初始化结束后，请尝试到路由器客户端列表管理页面查看自动分配给机顶盒的IP，浏览器输入该IP地址进入盒子的NAS管理首页。
